耐磨陶瓷雙閘板閥特點（圖）

來源：m.j1161.cn作者：上海凱利科閥門有限公司更新時間：2023-03-17 09:03:03

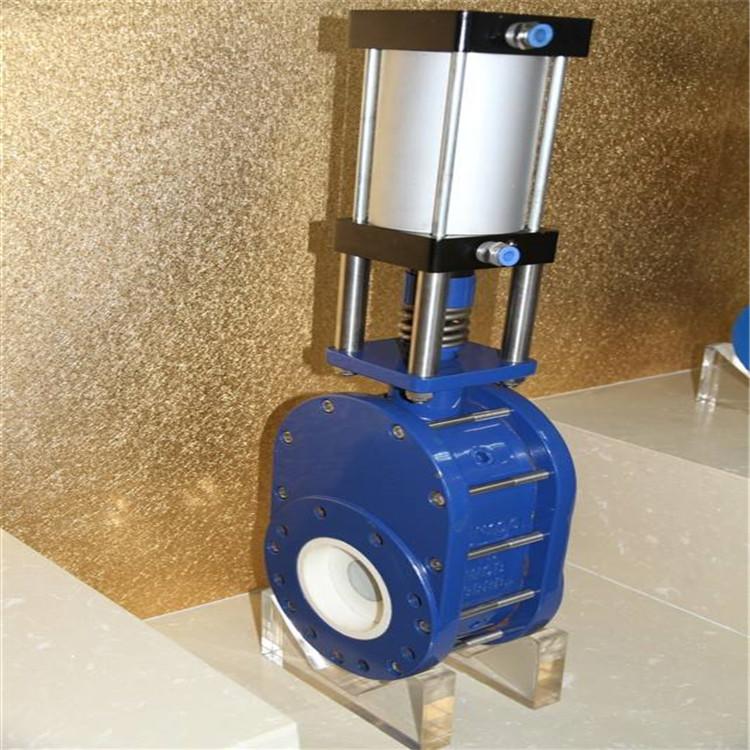

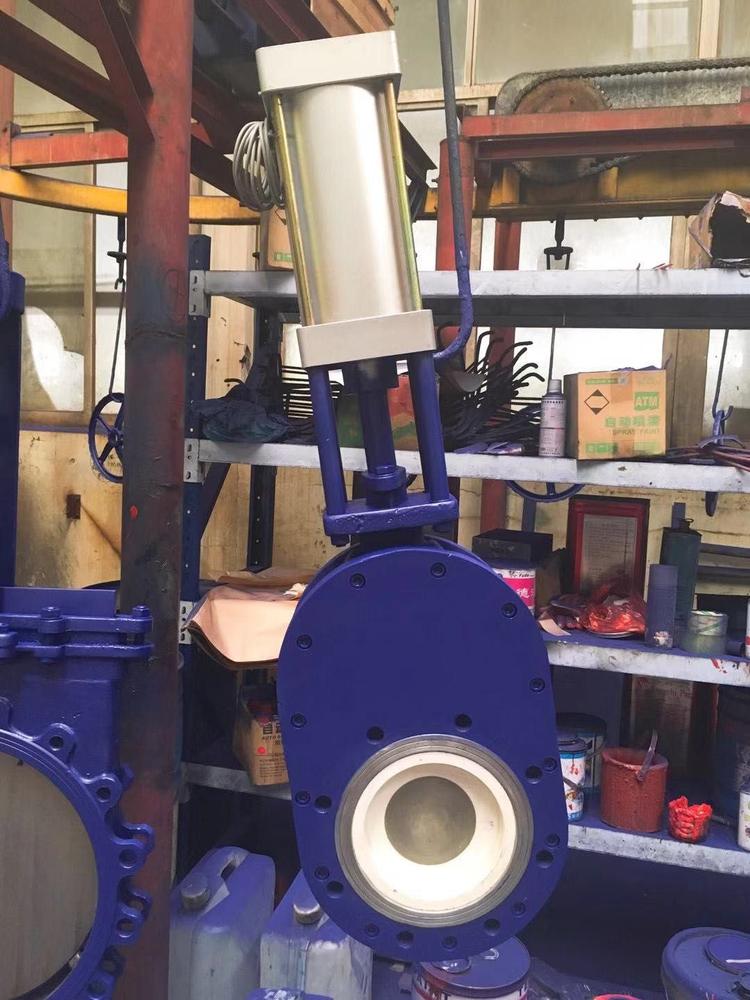

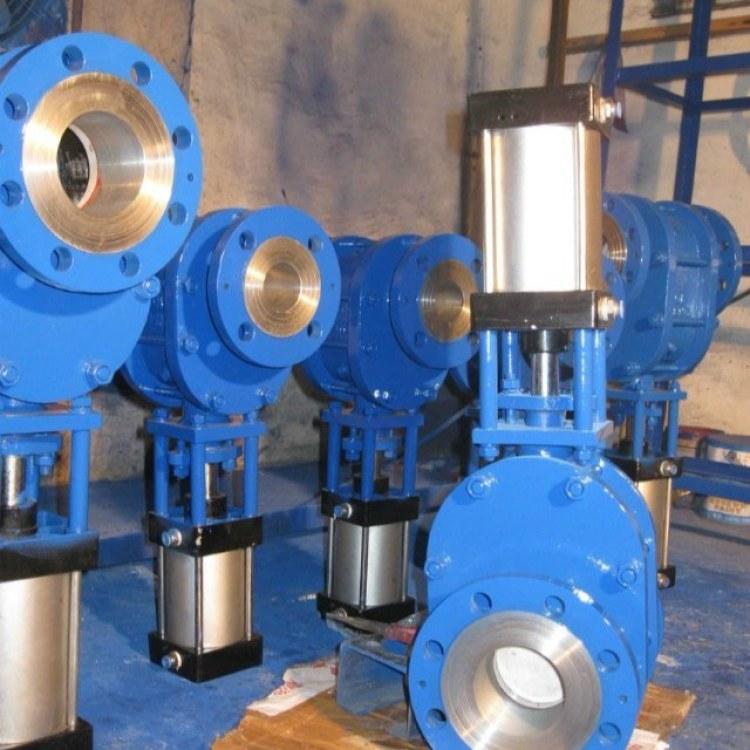

耐磨陶瓷雙閘板閥又稱陶瓷平行雙閘板閘閥或干灰閥，是陶瓷閘閥的一種。故其結構與工作原理與陶瓷閘閥一致，其啟閉體(閥板)由閥桿帶動閥座密封面作升降運動，可接通或截?cái)嗔黧w的通道。當閥門部分開啟時，在閘板背面產生渦流，易引起閘板的侵蝕和震動，也易損壞閥座密封面，修理困難，通常適用于不需要經常啟閉，而且保持閘板全開或全閉的工況。通過設置在閥蓋內側的陶瓷軌道條以及設置在三通閥芯內的助力彈簧，能夠有效地使左、右閘板緊貼在陶瓷軌道條上運動時，不產生任何泄漏，從而保證閥體的正常運行，本實用新型結構簡單、安裝使用方便。

陶瓷雙閘板閥主要用于干粉物料的進、放料及輸送管道上，作截止和接通介質通道用，做倉泵出料閥、平衡閥、排氣閥、排堵閥，也可用作管路切換閥和灰?guī)煨痘议y，具有密封性能好、啟動負荷小、卡灰及積灰現象少、耐磨性強、使用壽命長的特點。陶瓷雙閘板閥通常采用法蘭連接方式，可分為手動和氣動兩種驅動方式。

陶瓷雙閘板閥特點

1、閘板、閘座和通流部位，使用了高性能的結構陶瓷制造，耐磨損、壽命長。

2、閘板和閘桿獨特的結構設計使得閥門關閉的過程中，閥板自旋。

這樣就實現了閥板同閥座的自吻合密封和閥板的均勻磨損，在具有研磨性物料的介質中可實現持久的密封性能。

3、滿足多種安裝方式。

4、腔體的設計徹底避免了卡塞的問題

5、大于20萬次粉煤灰中的靜態試驗，密封可靠。

6、能滿足多種傳動裝置，手動，氣動，電動。
