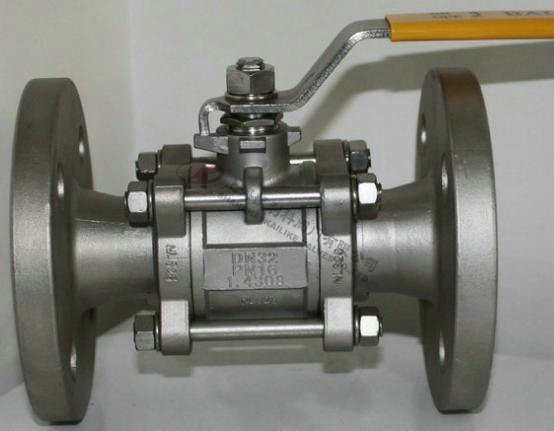

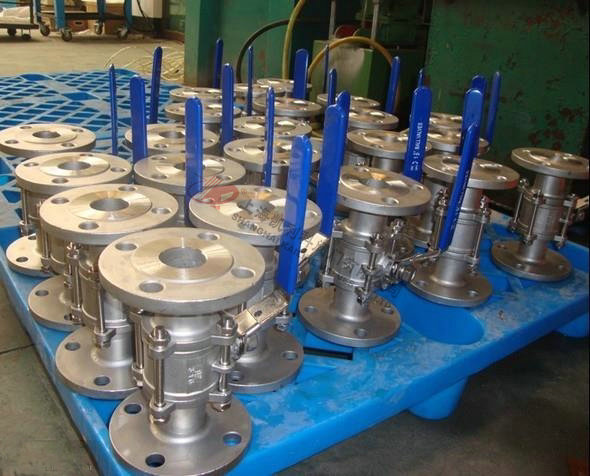

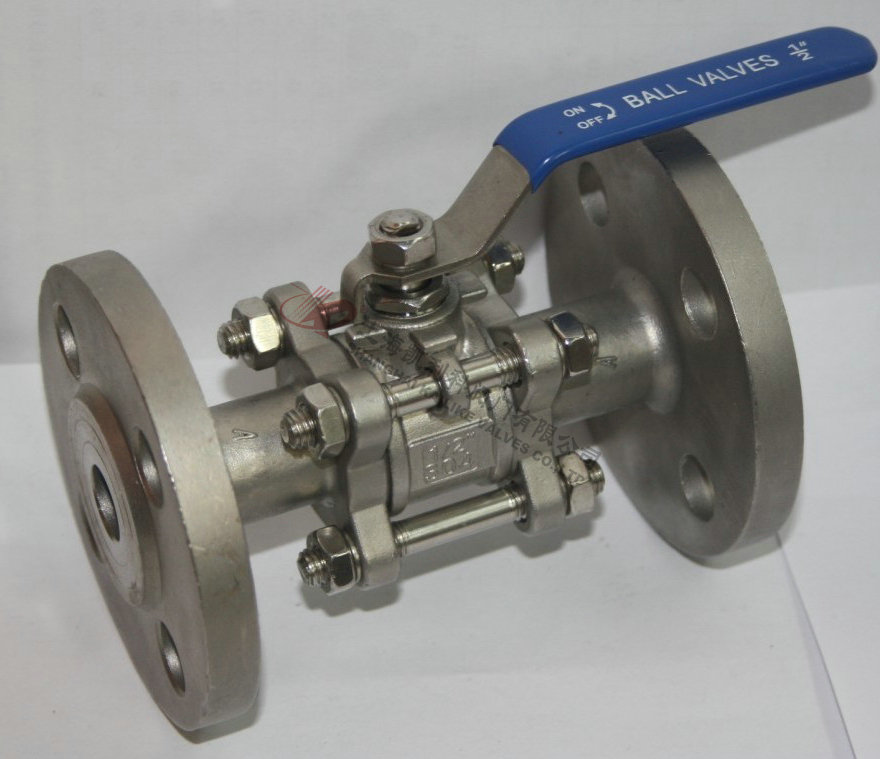

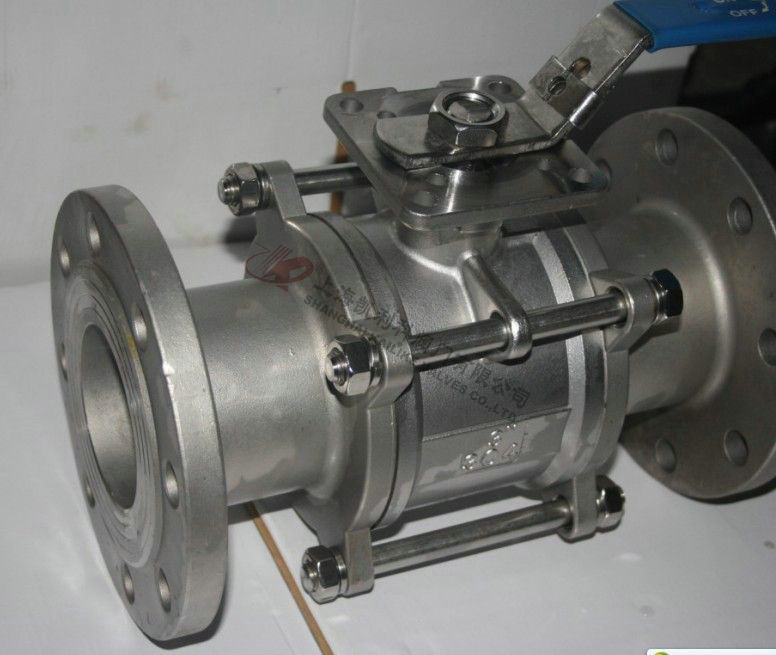

Q41F三片式法蘭球閥
Q41F三片式法蘭球閥適用于PN1.0～6.4MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質。選用不同的材質可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
|
產品名稱： |
三片式法蘭球閥 |
產品型號： |
Q41F |
|
公稱通徑： |
DN6～DN100 |
結構形式： |
球形 |
|
公稱壓力： |
1.6Mpa～6.4Mpa（W.O.G） |
連接方式： |
法蘭 |
|
適用溫度： |
-20～232℃～350℃ |
驅動方式： |
手動、電動、氣動 |
|
閥體材質： |
鑄鋼、不銹鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
水、油、氣及某些腐蝕性液體 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
Q41F三片式法蘭球閥適用于PN1.0～6.4MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質。選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
執行標準
設計規范：GB/T 12237
結構長度：GB/T 12221
連接法蘭：JB/T 79,HG20592,GB9113,ANSI
試驗與檢驗：JB/T 9092,GB/T13927
壓力-溫度：GB/T 9131
產品標識：GB/T 12220
產品特征。
|
公稱壓力 |
1.6-6.4MPa |
|
適用穩定范圍 |
-20～232℃～350℃ |
|
適用介質 |
水、油、氣及某些腐蝕性液體（W。O。G） |
|
對焊標準(BW) |
GB12224.ANSIB16.25 |
主要零件材料
|
零件名稱 |
材質 |
|
不銹鋼 |
碳鋼 |
|
螺栓 |
不銹鋼SS304 |
碳鋼 |
|
彈簧墊圈 |
不銹鋼SS304 |
不銹鋼SS304 |
|
螺母 |
不銹鋼SS304 |
碳鋼 |
|
閥蓋 |
不銹鋼CF8/CF8M |
碳鋼WCB |
|
閥體 |
不銹鋼CF8/CF8M |
碳鋼WCB |
|
球體 |
不銹鋼CF8 |
不銹鋼CF8 |
|
密封圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
閥桿 |
不銹鋼SS316 |
不銹鋼SS304 |
|
填料 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
壓緊螺母 |
不銹鋼SS316 |
不銹鋼SS304 |
|
彈簧墊圈 |
不銹鋼SS304 |
不銹鋼SS304 |
|
螺母 |
不銹鋼SS304 |
不銹鋼SS304 |
|
手柄 |
不銹鋼SS304 |
不銹鋼SS304 |

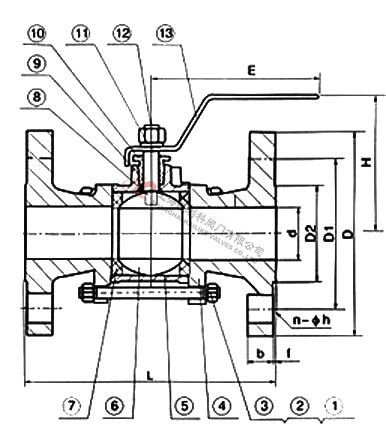

外形結構圖
主要連接尺寸及重量
|
SIZE |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
2-1/2" |
3" |
4" |
|
d |
15 |
20 |
25 |
32 |
38 |
50 |
65 |
76 |
100 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
|
D |
95 |
105 |
115 |
135 |
145 |
160 |
180 |
195 |
230 |
|
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
190 |
|
D2 |
45 |
55 |
65 |
78 |
85 |
100 |
120 |
135 |
160 |
|
b |
14 |
16 |
16 |
18 |
18 |
20 |
22 |
24 |
24 |
|
f |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
3 |
3 |
|
H |
75 |
95 |
90 |
110 |
130 |
140 |
170 |
180 |
250 |
|
w |
130 |
140 |
140 |
170 |
200 |
220 |
350 |
350 |
550 |
|
n-do |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
聲明：【Q41F三片式法蘭球閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的Q41F三片式法蘭球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
