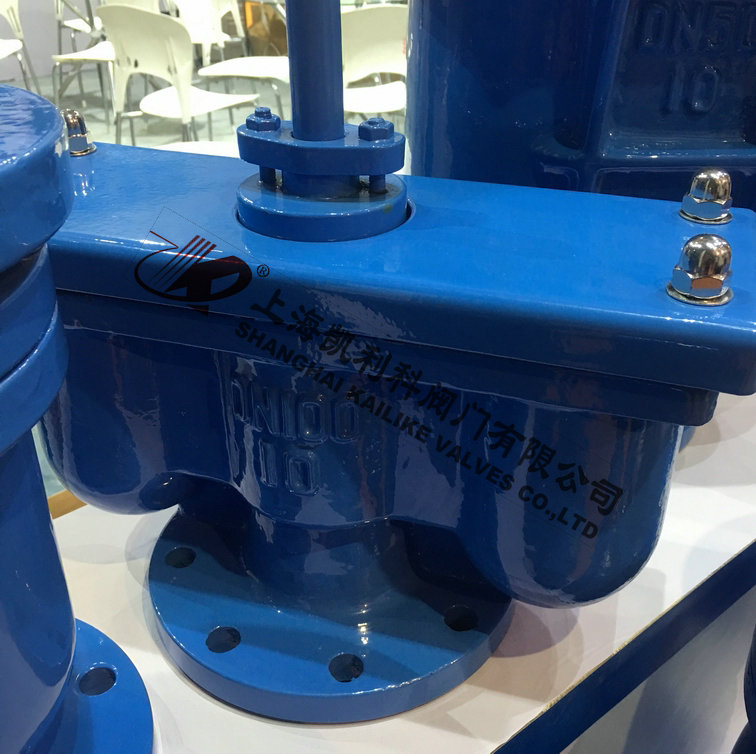

QB2雙口自動排氣閥
QB2雙口自動排氣閥適用于工作介質為水的管路上，以提高輸送水設備的效率和保護管道不致變形破裂，是管道的必備之設備。用于管路上的最該店或有閉氣的地方和水泵出口處，排除管線內的氣體來疏通管道，達到正常工作。如不裝排氣閥，管道隨時出現氣阻，使管道出水容量達不到設計要求；其次，管道在運轉時出現停泵、停電現象會產生負壓引起管道振動或破裂，快速排氣閥能迅速把空氣吸入管內，防止管道振動或破裂。
|
產品名稱： |
雙口自動排氣閥 |
產品型號： |
QB2 |
|
公稱通徑： |
DN40～DN200 |
結構形式： |
浮球式 |
|
公稱壓力： |
1.6MPa |
連接方式： |
法蘭式 |
|
適用溫度： |
-29ºC～+80ºC |
驅動方式： |
自動 |
|
閥體材質： |
鑄鐵、鑄鋼、不銹鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
給排水、清水等 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
QB2雙口自動排氣閥適用于工作介質為水的管路上，以提高輸送水設備的效率和保護管道不致變形破裂，是管道的必備之設備。用于管路上的最該店或有閉氣的地方和水泵出口處，排除管線內的氣體來疏通管道，達到正常工作。如不裝排氣閥，管道隨時出現氣阻，使管道出水容量達不到設計要求；其次，管道在運轉時出現停泵、停電現象會產生負壓引起管道振動或破裂，快速排氣閥能迅速把空氣吸入管內，防止管道振動或破裂。
工作原理
當管內開始注水時，塞頭停留在開啟位置，進行大量排氣，當空氣排完時，閥內積水，浮球被浮起，傳動塞頭至關閉位置，停止大量排氣，當管內水正常輸送時，如有小量空氣聚集在閥內到相當程度，閥內水位下降，浮球隨之下降，此時空氣由小孔排出，當抽水機停止，管內水流空時或遇管內產生負壓時，此時塞頭迅速開啟，吸入空氣，確保管線完全。
性能作用
在壓力管道運行中，快速排氣閥能自動排除少量 由水中析出的空氣 ，以免阻水。在管道發生負壓時能快速地進氣，以免管道由于負壓過大而發生失穩破壞。在管道放空時，能自動大量地進氣，使放水加快，縮短停水時間。
結構特點
1、能夠排除管道中的氣體，減少阻力，節約能源。
2、當管道負壓時，本產品能快速自動吸氣，防止管道破裂。
3、浮球為不銹鋼，使用壽命長，安全可靠。
主要零部件
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
閥體 |
密封墊 |
閥瓣 |
開槽錐端定位螺釘 |
閥桿 |
空心球 |
閥蓋 |
墊片 |
填料 |
排氣口墊片 |
|
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
|
排氣端蓋 |
螺母 |
護蓋 |
螺母 |
專用螺柱 |
雙頭螺柱 |
填料壓蓋 |
螺母 |
雙頭螺柱 |
|
|
|
|
|
|
|
|
|
|
|
|
|
每小時排氣量表
|
規格 |
50 |
75 |
100 |
150 |
200 |
|
立方米/小時 |
4-173 |
85-352 |
14-597 |
22-904 |
27-1145 |
外形結構圖
主要外形尺寸
|
型號 |
公稱通徑 |
主要尺寸（mm） |
|
D |
D1 |
D2 |
L |
Z-φd |
介質 |
閥體材料 |
|
QB2-10 |
40 |
145 |
110 |
85 |
430 |
4-φ18 |
水 |
鑄鐵、鑄鋼 |
|
QB2-10 |
50 |
160 |
125 |
100 |
430 |
4-φ18 |
水 |
鑄鐵、鑄鋼 |
|
QB2-10 |
75 |
195 |
160 |
135 |
470 |
4-φ18 |
水 |
鑄鐵、鑄鋼 |
|
QB2-10 |
100 |
215 |
180 |
155 |
500 |
4-φ18 |
水 |
鑄鐵、鑄鋼 |
|
QB2-10 |
150 |
280 |
240 |
210 |
540 |
8-φ20 |
水 |
鑄鐵、鑄鋼 |
|
QB2-10 |
200 |
335 |
295 |
265 |
700 |
8-φ20 |
水 |
鑄鐵、鑄鋼 |
安裝說明
1、于安裝前，請先檢查并清除主體內的雜物。
2、在閥前裝一只閘閥，以便下次的安裝維修。閥如果安裝于蔭井內，應有足夠空間以便容納技術人員調整及維護工作。
3、安裝于室外，請注意閥門的保溫，以防閥門內水結冰或凍裂閥門。
4、若排氣閥所在管線送斷水頻繁，建議在排氣閥前加裝一個緩沖閥。
