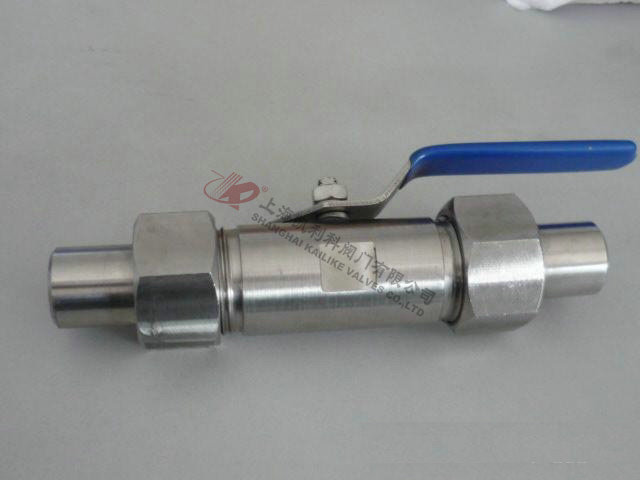

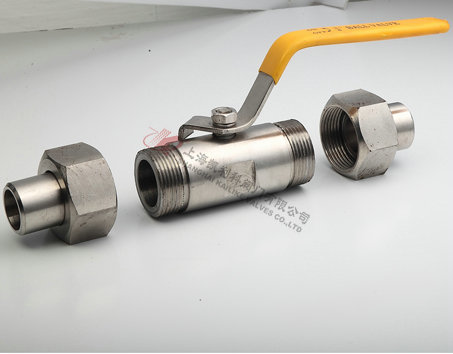

Q21F外螺紋球閥
Q21F外螺紋球閥適用于PN1.0～6.4MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質。選用不同的材質可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
|
產品名稱： |
外螺紋球閥 |
產品型號： |
Q21F |
|
公稱通徑： |
DN6～DN50 |
結構形式： |
球形 |
|
公稱壓力： |
1.6Mpa～6.4Mpa（W.O.G） |
連接方式： |
外螺紋 |
|
適用溫度： |
-20～232℃～350℃ |
驅動方式： |
手動、電動、氣動 |
|
閥體材質： |
鑄鋼、不銹鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
水、油、氣及某些腐蝕性液體 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
Q21F外螺紋球閥適用于PN1.0～6.4MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質。選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
產品特點
Q21F外螺紋球閥分為整體式（一片式）、兩段式及三段式。閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。 閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。二片式、三片式球閥連接形式另有對焊（BW）承插焊（SW），并均可帶國際標準ISO支架平臺和鎖定裝置。可設置90°開關定位機構，根據需要加鎖以防止誤操作，驅動方式:手動、電動、氣動。
產品特征
|
公稱壓力 |
適用介質 |
適用穩定范圍 |
螺紋類型 |
|
1.6-6.4MPa |
水、油、氣及某些腐蝕性液體（W。O。G） |
-20～232℃～350℃ |
G。NPT。BSPT。BSP。DI259/2999 |
主要技術參數
|
公稱通徑 |
DN（mm） |
6～100mm |
|
公稱壓力 |
PN（MPa） |
2.5 |
4.0 |
6.4 |
|
試驗壓力 |
強度試驗壓力 |
3.8 |
6.0 |
9.6 |
|
高密封試驗壓力 |
3.0 |
4.8 |
7.6 |
|
低壓氣密封試驗壓力 |
0.6 |
0.6 |
0.6 |
|
適用介質 |
水、蒸汽、油品、酸類腐蝕性等。 |
|
適用溫度 |
< 150℃（PTFE） < 300℃（PLL） |
主要零件材料
|
零件名稱 |
閥體 |
球體、閥桿 |
手柄 |
密封圈 |
墊片、填料 |
|
Q21F-16C、Q21F-25C、Q21F-40C、Q21F-64C |
A105、45 |
1Cr18/1Cr18Ni9Ti |
不銹鋼SS304 |
聚四氟乙烯PTFE
對位聚笨PPL |
聚四氟乙烯PTFE
對位聚笨PPL |
|
Q21F-16P、Q21F-25P、Q21F-40P、Q21F-64P |
1Cr18Ni9Ti |
SS304/1Cr18Ni9Ti |
|
Q21F-16R、Q21F-25R、Q21F-40R、Q21F-64R |
SS316/Cr18Ni12Mo2Ti |
SS316/Cr18Ni12Mo2Ti |
外形結構圖
主要尺寸表
|
公稱直徑 |
尺寸（mm） |
|
d |
L |
L1 |
M |
Lo |
Q61對焊接頭總長 |
|
6 |
8 |
85 |
15 |
20×1.5 |
110 |
166 |
|
10 |
10 |
85 |
16 |
24×1.5 |
110 |
166 |
|
15 |
10 |
85 |
18 |
30×2 |
110 |
172 |
|
20 |
13 |
90 |
18 |
36×2 |
110 |
187 |
|
25 |
17 |
100 |
20 |
42×2 |
110 |
227 |
|
32 |
22 |
120 |
20 |
52×2 |
150 |
235 |
|
40 |
25 |
135 |
25 |
60×3 |
150 |
255 |
|
50 |
32 |
140 |
25 |
72×3 |
150 |
291 |
螺紋標準:GB196
